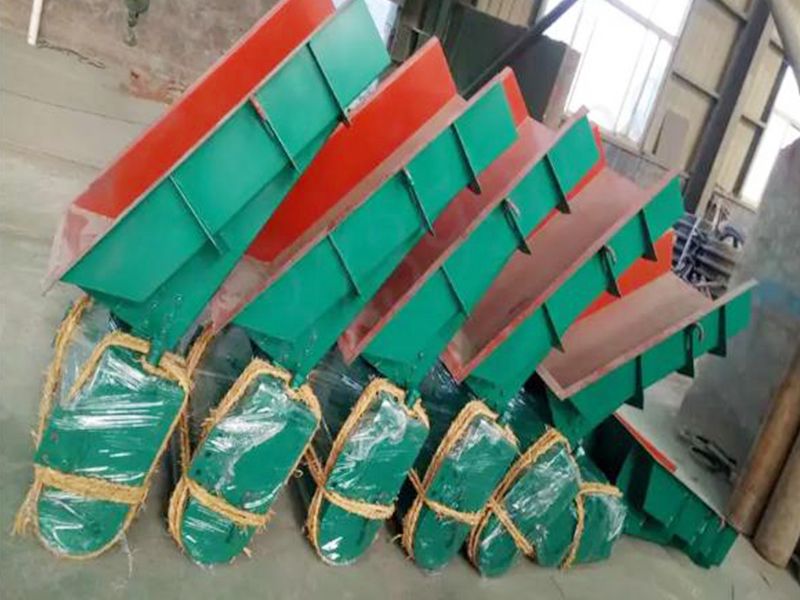

GZ電磁振動給料機
相關產品：
產品中心
product center
電磁振動給料機用途
電磁振動給料機可以廣泛地使用在冶金、煤炭、電力、機械、化工、建材、輕工和糧食等工礦企業中(例如：從料倉排料，向帶式輸送機、斗式提升機給料，向破碎機、球磨機喂料，在包裝系統中做定量給料，在配料系統中做均勻連續配料用等)。
電磁振動給料機特點
(1)采用半波整流控制線路，可在額定產量?jī)?nèi)無級調節給料量，可用于自動控制的生產流程中，實現生產自動化。
(2)可根據用戶要求，提供自動穩幅控制系統，給料機振幅波動≤±3%。配套微機控制箱可實現智能化給料，穩定性高。
(3)結構簡單，重量輕，不需要潤滑，維修方便。
(4)由于采用近共振原理，故能耗低。物料在槽內呈微拋運動，料槽磨損小。
電磁振動給料機技術性能
(1)設備選型
| 分 類 | 型號規格 | 使 用 范 圍 |
| 基本型 （下振型） | GZ1—11 | 適應無特殊要求的物料輸送 |
| 上振型 | GZ3S—8S | 用于配置空間不夠，振動器設在基本型180°相對位置上。 |
| 封閉型 | GZ1F—6F | 用于易碎顆粒狀物料，防止粉塵飛揚 |
| 輕槽型 | GZ5Q—8Q | 輸送輕物料 |
| 平槽型 | GZ5P—7P | |
| 寬槽型 | GZ5K1—K4 | 適用于選煤,亦可用于向篩分設備給料。 |
實際容量大于或小于上述計算容重時，處理量按實際物料容重進行換算。 粒度小于1mm的物料，輸送速度下降，含水量大于10%的潮濕粘性物料不能正常輸送，料層厚度H超過一定值，會妨礙正常給料，推薦H=(1/3-1/4)槽高。
(2)配套控制箱
| 給料機型號 | 普通控制箱型號 | 給料機型號 | 普通控制箱型號 |
| GZ1 | XKZ-5G2 | GZ6，GZ7 | XKZ-50G3 |
| GZ2、GZ3 | XKZ-10G2 | GZ8，GZ9 | XKZ-200G3 |
| GZ4、GZ5 | XKZ-20G2 | GZ10，GZ11 | |
| GZ5K（1-4） | XKZ-20G2 |
(3)技術參數
| 類型 | 型號 | 生產率t/h | 給料粒度 ≤mm | 雙振幅 mm | 振動次數 次/分 | 額定 電壓V | 額定電流A | 有功功率 kW | 重量 kg | ||
| 水平 | -100 | 工作電流 | 表示電流 | ||||||||
| 基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 3000 | AC220 | 1.34 | 1.0 | 0.06 | 77 |
| GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 151 | ||||
| GZ3 | 25 | 35 | 75 | 4.6 | 3.8 | 0.20 | 233 | ||||
| GZ4 | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 460 | ||||
| GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6 | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1271 | ||
| GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | ||||
| GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | ||||
| GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | ||||
| GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | ||||
| GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | ||||
| 上振型 | GZ3S | 25 | 35 | 75 | 1.75 | AC220 | 4.6 | 3.8 | 0.20 | 242 | |
| GZ4S | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 457 | ||||
| GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | ||||
| GZ6S | 150 | 210 | 200 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1246 | ||
| GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | ||||
| GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | ||||
| 封閉型 | GZ1F | 4 | 5.6 | 40 | 1.75 | AC220 | 1.34 | 1.0 | 0.06 | 78 | |
| GZ2F | 8 | 11.2 | 40 | 3.0 | 2.3 | 0.15 | 154 | ||||
| GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.20 | 247 | ||||
| GZ4F | 40 | 50 | 60 | 8.4 | 7.0 | 0.45 | 464 | ||||
| GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | ||||
| GZ6F | 120 | 168 | 80 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1278 | ||
| 輕槽型 | GZ5Q | 100 | 140 | 200 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 653 | |
| GZ6Q | 150 | 200 | 250 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1326 | ||
| GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | ||||
| GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | ||||
| 平槽型 | GZ5P | 50 | 140 | 100 | 1.75 | AC220 | 12.7 | 10.6 | 0.65 | 633 | |
| GZ6P | 75 | 210 | 300 | 1.5 | AC380 | 16.4 | 13.3 | 1.5 | 1238 | ||
| GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | ||||
| 寬槽型 | GZ5K1 | 200 | 100 | 1.5 | AC220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | ||
| GZ5K2 | 240 | 100 | 1343 | ||||||||
| GZ5K3 | 270 | 100 | 1376 | ||||||||
| GZ5K4 | 300 | 100 | 1408 | ||||||||
注：若物料濕度大于8%，粒度小于30目，產量會明顯下降;粘性物料難以輸送。
(4)外型尺寸

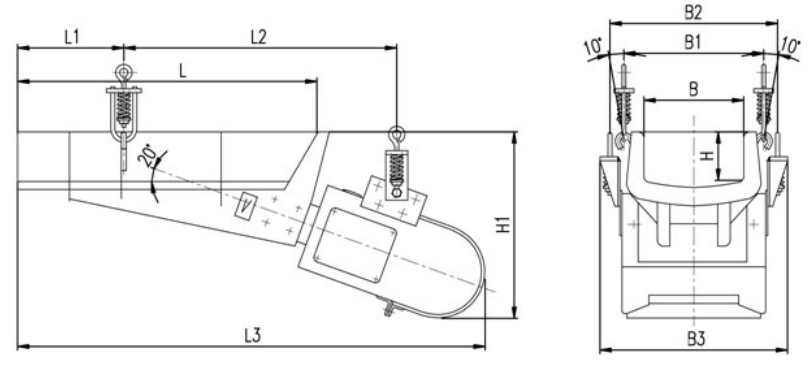

圖1 GZ1—GZ5基本型電磁振動給料機
| 型號 | L | L1 | L2 | L3 | H | H1 | B | B1 | B2 | B3 |
| GZ1 | 600 | 213 | 550 | 910 | 100 | 350 | 200 | 280 | 340 | 376 |
| GZ2 | 800 | 310 | 660 | 1175 | 120 | 450 | 300 | 388 | 458 | 508 |
| GZ3 | 900 | 311 | 790 | 1325 | 150 | 520 | 400 | 496 | 518 | 578 |
| GZ4 | 1100 | 418 | 965 | 1615 | 200 | 650 | 500 | 620 | 686 | 762 |
| GZ5 | 1200 | 465 | 1050 | 1815 | 250 | 765 | 700 | 850 | 751 | 852 |

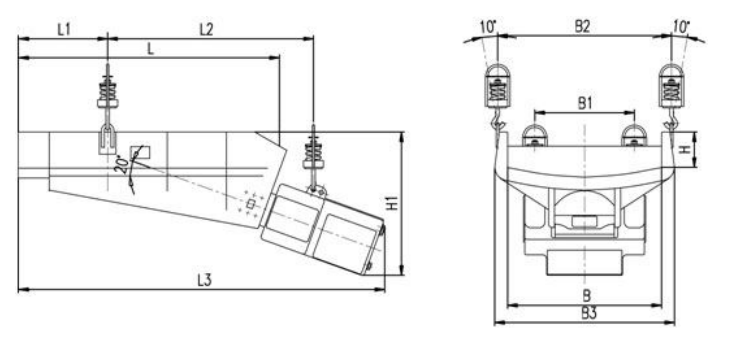

圖2 GZ6—GZ9基本型電磁振動給料機
